PVC Dalgalı Plastik Levha Ekstrüzyon Hattı Oluklu Plaka Makinesi

2. ana teknik parametre

1) SJSZ-65/132 konik çift vidalı ekstruder

Vida çapı: 65 / 132mm

Vida ve namlu yapısı: dalga tahtası özel vida

Elektrikli cihaz kontrolü: değişken frekans kontrolü ve ABB hız frekans invertörü ile ana motor gücü AC 37kw

İletim yapısı: yatay redüktör, sertleştirmek dişli yüzey dişli çark, hız azaltıcı iletim ve distribütörü entegre

Namlu ısı ve soğuk: elektrik direnci ve cebri hava soğutmalı

Maksimum ekstrüzyon Çıktı: 200-250kgs / saat

Hava ısıtıcı ile soğutulan seramik ısıtma halkalı

Hız düşürücü sert yüzey taşlama diş tedavisi kullanın

2) T tipi ekstrüzyon kalıbı

Kalıp dudağının genişliği: 1050mm

Tahta kalınlığı: 0-7mm (ayarlanabilir)

Ana yapı: Ana akış channel elbise askısı modu, iç akan miktar ayar cihazı ile, donatmakpKalıp dudağı ayar tertibatı,

Isıtma modu: paslanmaz çelik ısıtma çubuğu

Isıtma bölümleri: beş bölüm

Kalıp malzemeleri: özel kalıp alaşımlı çelik

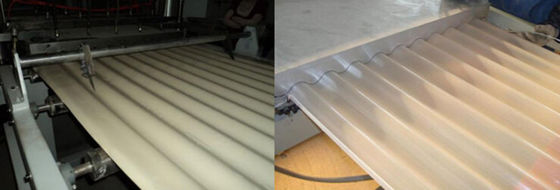

3) Dalga şekillendirme makinesi

Şekillendirme makinesinin boyutları: (müşterilerin ihtiyaçlarına göre)

Büyük dalga: R = 15H = 16.5 Dalga tepesi : 63mm

Küçük dalga: r = 9 sa = 8 Dalga tepesi: 36mm

Şekillendirme silindirinin uzunluğu: 1050mm

Malzemeler: alaşımlı çelik

Yüzey azotu derinliği: 0.1-0.14mm

Şekillendirme hızı: 0.5-5m / dakika

Soğutma modu: su soğutma

Silindir motorunun gücü: 2.2kw

Frekans dönüştürücü: ABB

Vakum kalibrasyon kalıbının boyutu: 1000 / 540mm

Azotun derinliği: 0.1-0.14mm

Soğutma modu: su soğutma

Vakum pompası gücü: 5.5kW

4) Kenar boşluğu düzeltme makine:

Kırpma modu: Bıçak ağzı

Knifrblade miktarı: 2sets

5) Soğutma silindiri braketi

Silindirlerin boyutu: 80 x 1000 mm

Silindirlerin miktarı: 10

Braket uzunluğu: 2500mm

6) Çekme kapalı makine

Çekme hızı: 0.5-5m / dakika

Çekme motorunun gücü: 2.2kw

Frekans değişken hız ayarı: ABB

7) Kesme Makinesine

Kesme modu: Hidrolik kesme modu

Maksimum kesme genişliği: 1000mmm

Kesme hareket kapsamı: 500mm

Uzunluk ölçme ekipmanı, otomatik ölçme ve otomatik kesme ile birlikte

8) Kontrol Kabini:

Anahtar elektrikli parçalar tüm uluslararası ünlü marka benimser

Sıcaklık ölçer: OMRON Japonyadan

Kontaktör: SchnebenFransa konumundan der

Çevirici: ABB

Diğer elektrikli cihazlars Zhengtai Group'tan
